Rivacold NK Stopferaggregat R4542A CTM008G001-03
Im Online Shop Kälte-Berlin kaufen oder leasen Sie günstig Rivacold NK Stopferaggregat R4542A CTM008G001-03.
Die Gewährleistung beträgt 24 Monate bei nachweisbarer jährlicher Wartung.
geeignet für 9,5m³ Kühlzellenvolumen bei UT 43°C und Zellentemperatur +5°C, inkl. BeleuchtungDas Aggregat CTM008G001 ist von der Firma Rivacold für den Außeneinsatz konzipiert. Somit eignet es sich für
Kühlzellen im Freien oder z.B. für Kühlanhänger. Für diesen Zweck ist das CTM008G001 mit einem Wetterschutzgehäuse, einer Ölsumpfheizung und einem
Drehzahlregler für den Verflüssigerlüfter ausgestattet.
Allgemein gesprochen besteht das CTM008G001 aus einer Verflüssigereinheit, welches auch das elektronische Steuerpaneel beinhaltet. Dieses Bauteil befindet sich an der Außenseite der Kühlzelle. Innerhalb der Kühlzelle, oder auch dem Kühlanhänger, befindet sich die
Verdampfereinheit des CTM008G001. Die Kühlflüssigkeit folgt dem Modus des Druck-Kühlkreislaufes.
Die Anhängerkühlung bzw. das Blocksystem ist mit einem
elektronisch gesteuerten Abtausystem mit Heißgas. Die Abtauung erfolgt bei dem Aggregat CTM008G001 automatisch mit zyklischer Häufigkeit. Diese ist von Ihnen einstellbar. Durch die Steuerung des Aggregates kann diese auch manuell im Betrieb ausgelöst werden.
Die Installation des CTM008G001 muss entsprechend den geltenden Bestimmungen von Fachleuchten durchgeführt werden. Das Aggregat ist für die
Stopferinstallation vorgesehen. Dies bedeutet, dass an der Kühlzellenwand ein passendes Loch ausgeführt werden muss. Das Blocksystem wird anschließend an der Wand positioniert und das
Verdampferelement des CTM008G001 durch das Loch geschoben. Im Anschluss wird das Aggregat am Anhänger / Kühlzellenwand befestigt und der Spalt zur Wand mit geeignetem Silikon abgedichtet. Das anfallende Kondensat wird aus dem
Verdampfer nach außen geleitet und von dort tropft es an der Unterseite vom Aggregat in die Umgebung.
Das Aggregat CTM008G001 darf nicht in geschlossenen Räumen installiert werden, welche keine ausreichende Frischluftrückführung aufweisen. Um einen reibungslosen Betrieb des Aggregates zu gewährleisten wird eine Mindestwandstärke ( Polyurethandämmung) der Kühlzelle, oder des Anhängers, von
mindestens 60mm für Normalkühlung und 100mm für Tiefkühlung angegeben. Bitte beachten Sie auch den Mindestabstand zu benachbarten Gegenständen / Geräten.

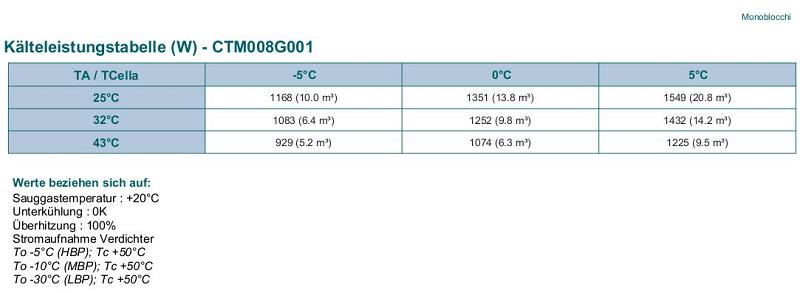

Ausgelegt ist das CTM008G001 für folgende Volumina/ Kälteleistung bei versch. Außentemperaturen (Ta) und Zellentemperaturen (Tc):
| 25°C | 10 m³ 1168W | 13,8 m³ 1351W | 20,8 m³ 1549W |
| 32°C | 6,4 m³ 1083W | 9,8 m³ 1252W | 14,2 m³ 1432W |
| 43°C | 5,2 m³ 929W | 6,3 m³ 1074W | 9,5 m³ 1225W |
Die Berechnungsgrundlagen entnehmen sie bitte der beigefügten Tabelle in der Sektion BilderDamit das Aggregat CTM008G001 störungsfrei arbeitet, empfiehlt es sich, den
Verdampfer wöchentlich zu reinigen und auf Eisablagerungen zu kontrollierten. Sollte der
Verdampfer durch Eis versperrt sein, starten Sie bitte einen manuellen Abtauzyklus. Einmal im Monat sollte der Verflüssiger von Staub und Fett befreit werden. Das komplette Aggregat sollte im jährlichen Tonus von einer Fachfirma gewartet werden. Dies ist auch Grundlage für die zweijährige Herstellergewährleistung.
Allgemeine Merkmale des CTM008G001 - Elektronische Steuerung mit Temperaturanzeige
- Einspritzung über Kapillar
- Netzkabel 2,5 m mit Stecker. Absicherung bauseitg
- Hermetische Verdichter
- Ölsumpfheizung
- Türkontaktschalter mit 10 m Kabel
- Beleuchtung unter dem Verdampfer befestigt
- Anschluskabel 10 m zur Türrahmenheizung (nur bei TK-Ausführungen)
- Drehzahlregler für Verflüssigerlüfter
- Hoch- und Niederdruckpressostat
- Verdunstungsschale für Tauwasser beheizt
- Kältemittelfüllung
Zubehör auf Anfrage- Sonderspannung
- Datenerfassung und Fernüberwachung
- Ausführung mit R134a
- Beschichtung Verflüssiger-Wärmetauscher
- Beschichtung Verdampfer-Wärmetauscher
