Zanotti Split Aggregat TK SB.BDB-330DB13XX

Zanotti Split Aggregat TK SB.BDB-330DB13XX

Im Online Shop Kälte-Berlin kaufen oder leasen Sie günstig Zanotti Split Aggregat TK SB.BDB-330DB13XX

Die Gewährleistung beträgt 12 Monate. Erfolgt spätestens im Monat 13 nach Rechnungsdatum eine nachweisbare Wartung durch einen Fachbetrieb, verlängert sich diese auf insgesamt 24 Monate.

Die Installation von Split-Aggregaten muss von einem Kälte-Fachbetrieb vorgenommen werden, sowie eine Leckage Prüfung der Anlage!

geeignet für ein Zellenvolumen von 22m³ bei -20°C Zellentemperatur und +35°C Umgebungstemperatur

DAIKIN/Zanotti-Bi-Block für Tiefkühlung

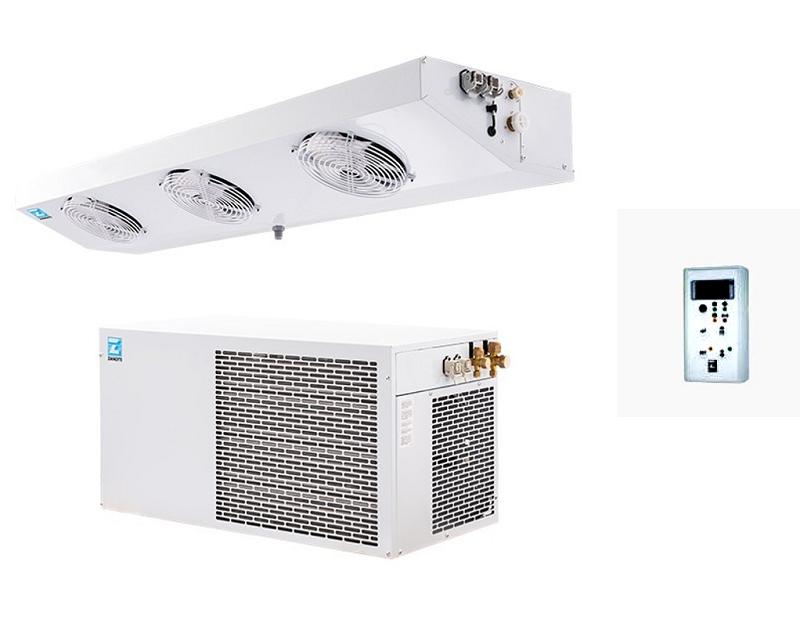

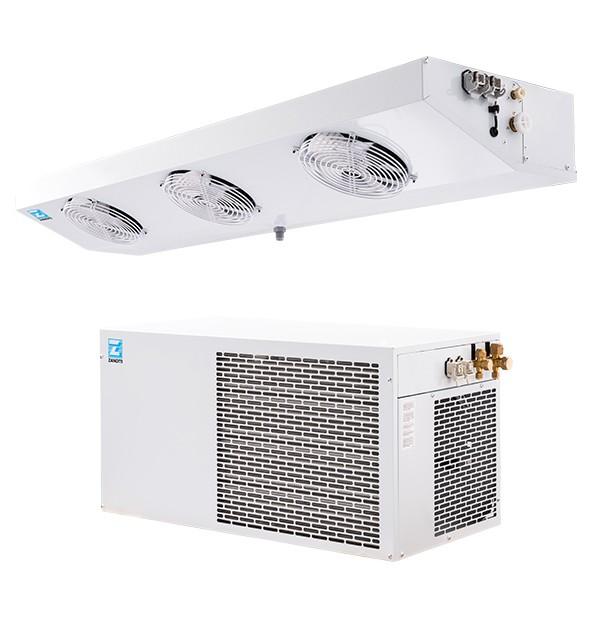

Typ: Bi-Block, Verflüssigeraggregat und Deckenverdampfer, mit thermostatischem Expansionsventil
Ohne Rohrleitungen: Maximal 10m Leitungslänge, Bördel-Verbindung 10/16mm

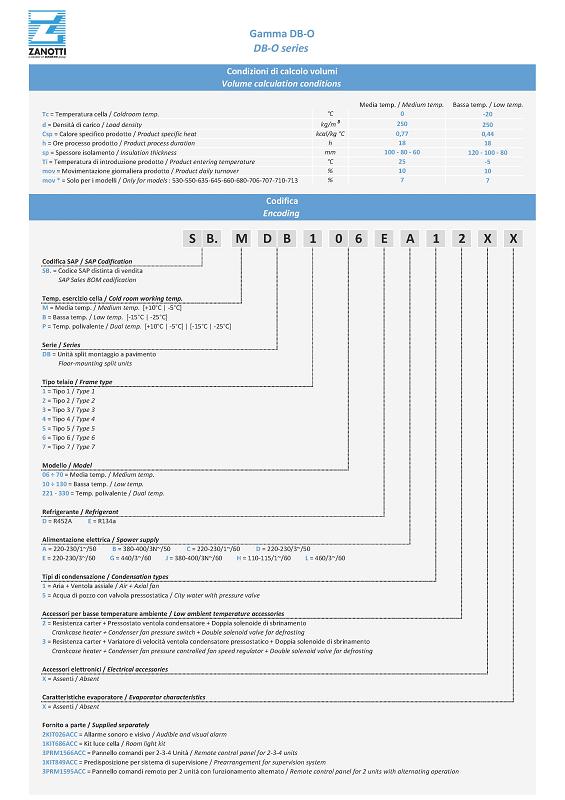

Modell: SB.BDB330DB13XX
Eine Winterregelung mittels Druckschalter ist inkludiert.

Splitkältesatz mit umfangreicher Serienausstattung, geeignet für wettergeschützte Aufstellung des Verflüssigers. Der Verflüssigungssatz ist werkseitig vorgefüllt, der Verdampfer steht unter Schutzgasfüllung - die endgültige Befüllung erfolgt bei der Montage durch den Kältefachbetrieb. Bei Montage im Freien ist eine bauseitige Überdachung nötig. Die maximale Rohrleitungslänge zwischen Verflüssiger und Verdampfer beträgt 10m.

Die Anlage ist werksgeprüft und zum Einsatz in Kühlräumen mit einer Raumtemperatur von -15° bis -25°C geeignet.

Optional: Geräteausführung mit wassergekühltem Verflüssiger (Aufpreis +15%).

Größere Kühlräume gefragt?
Diese Baureihe ist der größte Innenraum-Bi-Block der DB-Serie für Tiefkühlung. Wird mehr als 22m³ Zellenvolumen benötigt, bietet Zanotti dieselbe Baureihe auch mit einem wettergeschützt im Freien aufstellbaren Außengerät in deutlich leistungsstärkeren Ausführungen an:

Modell	Kälteleistung bei -15°C	Raumvolumen bei -15°C	Kälteleistung bei -20°C	Raumvolumen bei -20°C
SB.BDB440DB13XX	3,67 kW	52 m³	3,01 kW	38 m³
SB.BDB445DB13XX	3,99 kW	59 m³	3,31 kW	44 m³
SB.BDB550DB13XX	5,06 kW	93 m³	4,56 kW	71 m³
SB.BDB660DB13XX	8,34 kW	166 m³	6,91 kW	128 m³
SB.BDB680DB13XX	9,83 kW	208 m³	8,06 kW	159 m³
SB.BDB710DB13XX	12,90 kW	300 m³	10,70 kW	233 m³
SB.BDB713DB13XX	14,05 kW	336 m³	11,82 kW	267 m³

Die Inbetriebnahme des SB.BDB330DB13XX muss von einem Kälte Fachbetrieb vorgenommen werden!

Geräteaufbau
Stabiles, selbsttragendes Gerätemodul des Bi-Blockes SB.BDB330DB13XX aus vorlackiertem Stahlblech, mit Epoxydpulverlackierung zur Aufstellung im Innen- oder wettergeschützten Außenbereich. Der Deckenverdampfer dieser Baugröße ist dreiventilatorig ausgeführt.

Wärmetauscher
Hochleistungs-Verflüssiger/Verdampfer, optimiert für das Kältemittel R452A des Deckenaggregates SB.BDB330DB13XX. Geringer Kältemittelinhalt des Kühlsatzes durch kompakte Bauart mit Cu-Rohren. Die Abtauung erfolgt elektrisch (1400 Watt Abtauheizung).

Ventilatoren
Der Verflüssiger des Bi-Blocks SB.BDB330DB13XX ist mit einem Ventilator (Luftmenge 1500 m³/h) und Verflüssigerlüfter-Pressostat ausgestattet, der dreiventilatorige Verdampfer mit 1800 m³/h Luftmenge und einer Wurfweite von ca. 4m, schwingungsfrei gelagert.

Verdichter
Ein hermetischer Verdichter (Nennleistung 2,2 kW) ist in der Verflüssigungseinheit SB.BDB330DB13XX verbaut, welcher optimiert für das Kältemittel R452A ist, inkl. Ölsumpfheizung. Die Verdichtersteuerung, sowie der elektrische und der thermische Motorschutz erfolgen durch die Mikroprozessor-Systemsteuerung.

Kältekreislauf

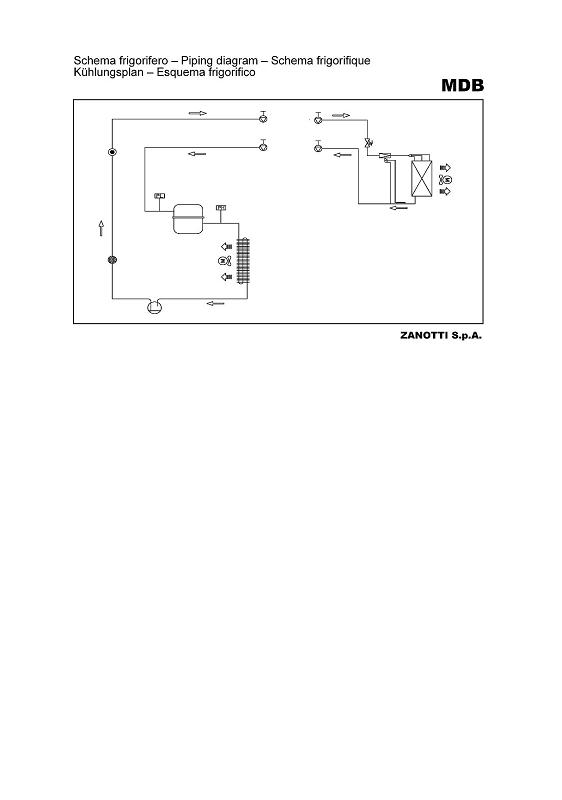

Der Kältekreislauf des Splitkältesatzes SB.BDB330DB13XX ist betrieben mit dem Kältemittel R452A und besteht aus Verdichter, Verflüssiger, Filtertrockner und thermostatischem Expansionsventil, sowie serienmäßig mit Hoch- und Niederdruckschalter ausgestattet. Eine Winterregelung mittels Druckschalter ist bei dem SB.BDB330DB13XX inkludiert.

Mikroprozessor-Systemsteuerung
Die elektronische Steuereinheit und der Schaltkasten mit Sicherungen sorgen für die optimale Regelung der Gesamteinheit durch die Überwachung des Kältekreislaufes, die Ein- und Ausschaltung der Einheit sowie die Aktivierung des manuellen Abtauprozesses und die Einstellung sämtlicher Sensoren und Faktoren der Steuerungs- und Sicherheitsbauteile und elektrischen Antriebe. Zur zusätzlichen Steuerung ist der Bi-Block mit einer Fernbedienung (5m) ausgerüstet.

Elektrische Versorgung
Erforderliche Versorgungsspannung: 380-400V, 3N&sim/50Hz.

Rohrleitungsanschlüsse

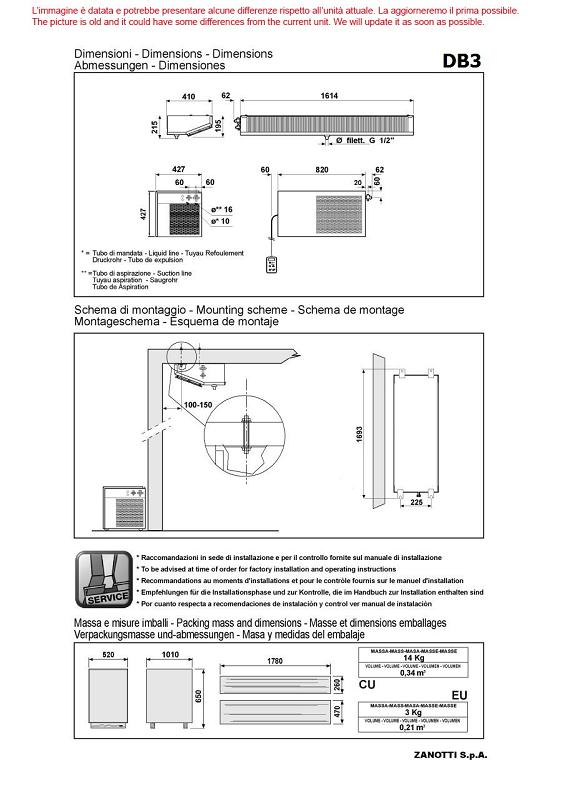

Die Anschlussmaße für Flüssigkeit und Gas betragen 10mm / 16mm (Lötanschlüsse, ohne vorinstallierte Rohrleitung). Die maximale Leitungslänge zwischen Verflüssiger und Verdampfer beträgt 10m, die Isolierstärke der Leitungen 100mm.

Gewicht

Die Kondensationseinheit wiegt 78 kg netto / 92 kg brutto, der Verdampfer 28 kg netto / 31 kg brutto (jeweils inkl. Verpackung).

Die Merkmale des SB.BDB330DB13XX im Überblick

• Hermetischer Verdichter (2,2 kW), inkl. Ölsumpfheizung
• Thermostatisches Expansionsventil
• Verflüssigungssatz vorgefüllt, Verdampfer unter Schutzgasfüllung
• Elektrische Abtauung (1400 Watt)
• Anschlusskabel für Türkontaktschalter
• Filtertrockner
• Automatischer Alarm
• Fernbedienung mit Verbindungskabel (5m)
• Elektronische Steuereinheit und Schaltkasten mit Sicherungen
• Verflüssigerlüfter-Pressostat
• Winterregelung mittels Druckschalter
• Verbindungskabel Verflüssigungssatz-Verdampfer
• Hoch-/Niederdruckschalter
• Maximale Rohrleitungslänge 10m

Wichtiger Hinweis: Bitte beachten Sie, dass Sie durch den Kauf bestätigen, dass Sie die Verordnung (EU) Nr. 517/2014 des Europäischen Parlamentes und des Rates vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006 beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
